Revisión del 17:32 19 jun 2014

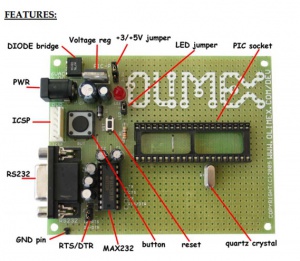

Con esta tarjeta usted puede desarrollar y crear prototipos con los micro-controladores PIC PDIP40 todo de Microchip. El conductor RS232 a bordo permite una fácil conexión con un PC u otro hardware incorporado. La placa tiene un botón de usuario y LED de estado. El rectificador puente permite que la junta que se alimenta con CA y los adaptadores de alimentación de CC. PIC-P40 es compatible con 3V de baja potencia y el funcionamiento normal de 5V.
CARACTERÍSTICAS
- ICSP conector / ICD con 0,1 paso para la programación o la depuración.
- RS232 Tx, Rx interfaz con MAX232 IC en el socket.
- PDIP40 socket micro-controlador
- 20Mhz de cristal de cuarzo
- LED a RA0 a través de puente
- Botón de usuario en el puerto RE2
- botón de reset.
- Jack plug-in Power
- Seleccionable +3,3 V / +5 regulador de voltaje de alimentación.
- Ranura de ampliación para cada pin uC
- Cuadrícula con 100 milésimas paso
- bus GND.
- bus Vcc.
- Cuatro agujeros de montaje 3,3 mm (0,13 ")
- FR-4, 1,5 mm (0,062 "), soldermask rojo, componente serigrafía blanca
- Dimensiones 100x80 mm (3,9 x3, 15 ")
